電池供電超聲波流量計的功耗測量核心是精準捕捉不同工作模式下的電流 / 電壓變化，結合工作周期計算平均功耗（電池續航關鍵指標），以下是分步驟、可操作的測量方案，涵蓋工具選擇、測試流程、數據計算及注意事項：

一、核心測量原理

電池供電設備的功耗分「工作功耗」和「待機功耗」，超聲波流量計的功耗特征為：

·待機狀態：微控制器低功耗運行，僅維持時鐘 / 通信模塊，電流通常 μA 級；
·工作狀態：?jiǎn)?dòng)超聲波傳感器、信號處理、數據存儲 / 傳輸，電流 mA 級（持續時間短，如 1-10 秒 / 次）；
·平均功耗 =（工作功耗 × 工作時間 + 待機功耗 × 待機時間）÷ 工作周期（總時間），直接決定電池使用壽命。

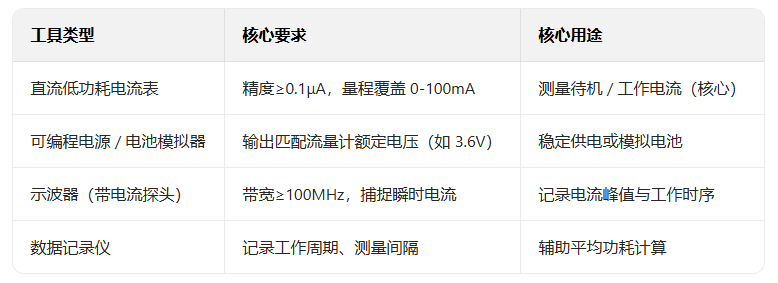

二、必備測量工具（按精度優先級排序）



三、3 種實操測量方法（從簡單到精準）

方法 1：基礎直測法（適合快速估算）
·適用場景：無需區分待機 / 工作，僅需平均功耗數據；
·工具：可編程電源 + 直流電流表；
·步驟：
1接線：電源正極 → 電流表 → 流量計正極，流量計負極 → 電源負極（串聯回路，確保接觸良好，避免線損）；
2設定電源：輸出電壓為流量計額定電壓（如 3.6V 鋰電池），關閉紋波（選擇「純直流」模式）；
3穩定運行：讓流量計正常工作≥3 個工作周期（如測量間隔 10 秒，運行 30 秒），記錄電流表的平均讀數（I_avg，單位 A）；
4計算功耗：功耗 P_avg = U（電源電壓，V）× I_avg（A），單位 W（常用 mW/μW 表示）。

方法 2：分狀態精準測量法（推薦，電池續航計算核心）
·適用場景：需分別獲取待機 / 工作功耗，精準預測續航；
·工具：直流電流表 + 示波器 + 數據記錄儀；
·步驟：
1接線：同方法 1，示波器電流探頭并聯在電流表兩端（捕捉瞬時電流）；
2記錄工作時序：通過流量計串口 / 顯示屏，確認「工作周期 T」（如 10 秒）、「單次工作時間 t1」（如 1 秒）、「待機時間 t2」（T-t1=9 秒）；
3測量待機功耗：在流量計待機階段，記錄電流表穩定讀數 I_standby（μA 級，如 50μA），待機功耗 P_standby = U×I_standby；
4測量工作功耗：觸發示波器捕捉單次工作的電流波形，讀取峰值電流 I_peak（mA 級，如 20mA）和平均工作電流 I_work（如 15mA），工作功耗 P_work = U×I_work；
5計算平均功耗：P_avg =（P_work×t1 + P_standby×t2）÷ T；
6續航估算：若使用鋰電池（如容量 2000mAh=2Ah），理論續航時間 = 電池容量（Ah）× U（V）÷ P_avg（W）÷ 24（小時 / 天）→ 單位：天（需預留 20% 余量）。

方法 3：電池放電法（模擬實際使用場景）
·適用場景：驗證實際電池供電下的功耗，排除電源紋波影響；
·工具：滿電鋰電池（與流量計匹配） + 電池容量測試儀（如 CN3791） + 數據記錄儀；
·步驟：
1用滿電電池給流量計供電，同時連接容量測試儀（記錄放電電流和剩余容量）；
2讓流量計連續工作至電池電壓降至保護電壓（如鋰電池 3.0V），記錄總放電容量 C（mAh）和總工作時間 T_total（小時）；
3計算平均功耗：P_avg =（U_avg × C）÷ T_total，其中 U_avg 為放電過程的平均電壓（如鋰電池放電平均 3.7V）。

四、關鍵注意事項（避免測量誤差）

1.線損控制：測量線采用粗線（線徑≥1mm2），縮短接線長度，接頭焊接（避免松動導致接觸電阻增大，尤其測 μA 級待機電流時）；
2.儀器精度：測待機電流（μA 級）時，電流表需選擇「低量程」（如 0-1mA），開啟「平均濾波」功能，避免干擾；
3.排除干擾：超聲波流量計工作時可能產生電磁干擾，示波器探頭需接地良好，遠離傳感器探頭；
4.負載匹配：若流量計帶通信模塊（如 4G/NB-IoT），需在測量時開啟通信功能（通信功耗占比可能達 50% 以上），模擬實際使用場景；
多次測量取平均：每種狀態測量 3-5 次，排除偶然誤差，取平均值作為最終結果。

五、典型案例參考

假設某電池供電超聲波流量計參數：
·額定電壓 U=3.6V，測量間隔 T=10 秒，單次工作時間 t1=0.8 秒；
·待機電流 I_standby=40μA，工作平均電流 I_work=12mA；
·計算：
P_standby=3.6V×40μA=0.144mW；
P_work=3.6V×12mA=43.2mW；
P_avg=（43.2mW×0.8s + 0.144mW×9.2s）÷10s≈3.5mW；
2000mAh 鋰電池理論續航：（2Ah×3.6V）÷0.0035W÷24h≈85 天（預留 20% 余量后≈68 天）。

總結
核心是「串聯測量電流 + 區分工作 / 待機狀態」，優先選擇「分狀態精準測量法」（方法 2），既能滿足功耗數據需求，又能直接用于電池續航預測。測量時重點控制接線損耗、儀器精度和干擾，確保數據真實可靠。
